透明性の高い注型用エポキシ樹脂です。
紫外線による樹脂の黄変に対しての耐性もあります。

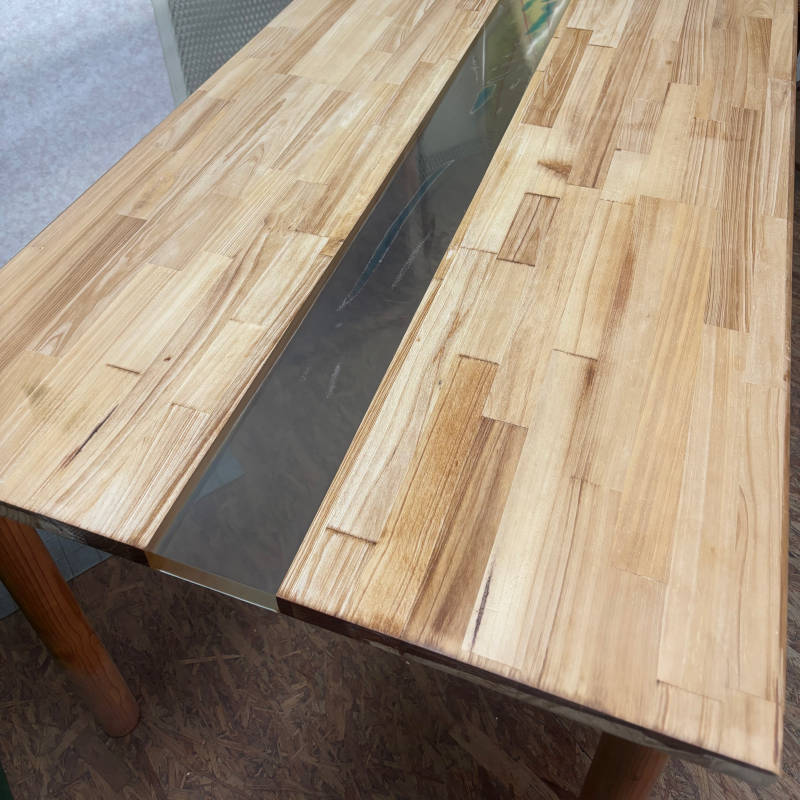

透明性の必要な注型用、リバーテーブルの製作にご使用ください。
レジン封入やコーティングにもご使用いただけます。
20�个泙任慮�みを一度に注型することができます。
継ぎ足して厚みを出す場合は1次硬化（25℃で16時間）後に継ぎ足してください。
完全硬化後の耐熱温度は100℃ですが直接熱いものを置いたりすると変形する恐れがございますのお気を付けください。
施工時の研磨の際にも摩擦熱で高温にならないように注意してください。
着色には着色剤トナーや液体アクリル絵の具を使用し、微量から試してください。
注型用ですのでガラス繊維やカーボンクロスの積層には向いておりません。
大きいサイズが必要な場合は24kgセット（主剤18kg+硬化剤6kg）もございますのでお問い合わせください。
主剤900g+硬化剤300g
混合比 主剤3：硬化剤1（重量比）
※混合比はかなりシビアですので必ず重量で正確に量ってください。
※混合不足は硬化不良の原因になります。混ざりきるまでしっかり撹拌してください。
可使時間
85分（25℃）
混合粘度
180mPa･s（25℃）
硬化方法
常温25℃で7日間
硬化時間の短縮
常温25℃で16時間硬化させた後、80℃で3時間2次硬化
※注型用透明エポキシレジンから名前が変わりました。
エポキシ樹脂の離型処理にはモールドコートSをご使用下さい。
